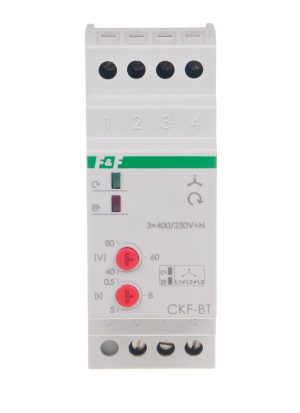

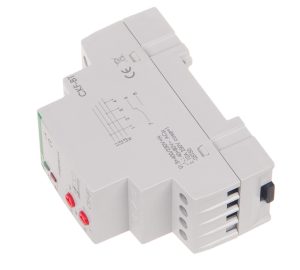

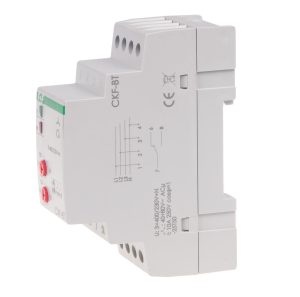

F&F CKF-BT faz sırası ve faz kaybı sensörü

CKF-BT ayarlanabilir aktivasyon süresine sahip faz sırası ve faz hatası sensörü .
1NA/NK kontak.

Stok kodu: BLYAEY93AL Kategoriler: , Marka:
F&F CKF-BT faz sırası ve faz kaybı sensörü

CKF-BT faz sırası ve faz kaybı sensörü

 CKF-BT, 5908312592488

Ürün Açıklaması

CKF-BT ayarlanabilir aktivasyon süresine sahip faz sırası ve faz hatası sensörü .
1NA/NK kontak.

Faz sırası ve faz kaybı sensörü, üç fazlı bir ağdan beslenen elektrik motorlarını, en az bir fazda voltaj arızası veya fazlar arasında voltaj asimetrisi olması durumunda hasara karşı korumak için tasarlanmıştır. Ayrıca sensörün önünde faz değişimi olması durumunda motorun dönüş yönünü de korur.








Eylem
Fazlardan en az birinde voltaj kaybı veya aktivasyon eşiğinin üzerindeki fazlar arasındaki voltaj asimetrisi, motorun kapatılmasına neden olacaktır. Kapanma, anlık bir voltaj düşüşü durumunda motorun bağlantısının kazara kesilmesini önleyen, ayarlanmış bir gecikmeyle gerçekleşir. Gerilim, aktivasyon geriliminin 5 V (yani gerilim histerezisinin değeri kadar) üzerine çıktığında yeniden aktivasyon otomatik olarak gerçekleşecektir. Yukarıdaki anormalliklerle motoru çalıştırmak imkansızdır. Sensör önündeki fazların sırasının değişmesi ve motorun dönüş yönünün istenmeyen şekilde değişmesi durumunda sensör, motorun çalıştırılmasına izin vermeyecektir. Doğru faz sırasının geri gelmesinden sonra yeniden etkinleştirme mümkündür.

Teknik Veri:

Besleme gerilimi3×400V+K
Güç jeneratörleriyle işbirliğiHAYIR
Faz kaybı/dengesizlik kontrolüEVET
Faz sırası kontrolüEVET
Kontaktör kontak kontrolüHAYIR
Yürütme öğesiröle
Maksimum yük akımı10 A
PIN konfigürasyonu1× HAYIR
Kontak ayırmaEVET
Açma gerilimi asimetrisi55V
gerilim histerezisi5V
Kapatma gecikmesi4 saniye
Güç kontrolü2 × LED'ler
bağlantı4,0 mm² vidalı terminaller
Sıkma torku0,5 Nm
Güç tüketimi1,6W
Çalışma sıcaklığı-25÷40°C
boyutlar2 modül (35mm)
Kurulum35mm ray üzerinde
güvenlik seviyesiIP20
TrueRMSHAYIR
