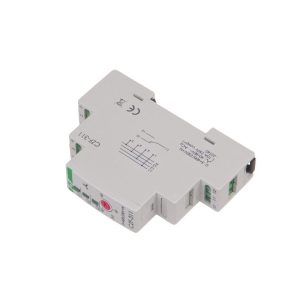

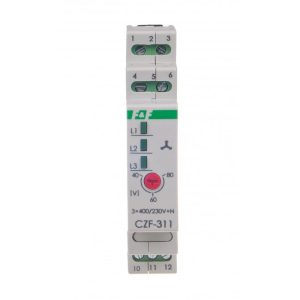

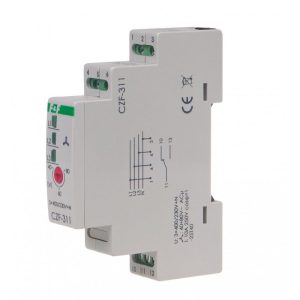

F&F CZF-311 faz kaybı sensörü
Ayarlanabilir voltaj asimetri eşiği ile.
1 x NA/NC kontağı.
CZF-311 faz kaybı sensörü, üç fazlı bir şebekeden beslenen bir elektrik motorunu, motora zarar verebilecek en az bir fazda voltaj kaybı veya fazlar arasında voltaj asimetrisi durumunda korumak için tasarlanmıştır.
CZF-311 faz kaybı sensörü
CZF-311, 5908312593133
Ürün Açıklaması
Ayarlanabilir voltaj asimetri eşiği ile.
1 x NA/NC kontağı.
CZF-311 faz kaybı sensörü, üç fazlı bir şebekeden beslenen bir elektrik motorunu, motora zarar verebilecek en az bir fazda voltaj kaybı veya fazlar arasında voltaj asimetrisi durumunda korumak için tasarlanmıştır.
Eylem
Herhangi bir fazın en az birinde voltaj kaybı veya aktivasyon eşiğinin üzerindeki fazlar arasındaki voltaj asimetrisi motorun kapanmasına neden olur. Kapatma, anlık bir voltaj düşüşü durumunda motorun kazara bağlantısının kesilmesini önleyen 4 s’lik bir gecikmeyle gerçekleşir. Gerilim, aktivasyon geriliminin 5 V üzerine çıktığında (yani gerilim histerezis değeri kadar) yeniden etkinleştirme otomatik olarak gerçekleşir. Yukarıdaki anormallikler ile röle kontağının bağlantısı kesilir ve motor çalıştırılamaz.
Teknik Veri:
| Besleme gerilimi | 3×400V+K |
| Güç jeneratörleri ile işbirliği | HAYIR |
| Faz kaybı/dengesizlik kontrolü | EVET |
| Faz sırası kontrolü | HAYIR |
| Kontaktör kontak kontrolü | HAYIR |
| Yürütme unsuru | röle |
| Maksimum yük akımı | 10 A |
| PIN konfigürasyonu | 1×NA/NC |
| Kontak ayırma | EVET |
| Açma gerilimi asimetrisi | 40÷80V |
| gerilim histerezisi | 5V |
| Kapatma gecikmesi | 4 saniye |
| Güç kontrolü | 3 × LED yeşil |
| bağlantı | 2,5 mm² vidalı terminaller |
| Sıkma torku | 0.4Nm |
| Güç tüketimi | 0,56 W |
| Çalışma sıcaklığı | -25÷40°C |
| boyutlar | 1 modül (18 mm) |
| Kurulum | 35mm ray üzerinde |
| güvenlik seviyesi | IP20 |
| TrueRMS | HAYIR |
