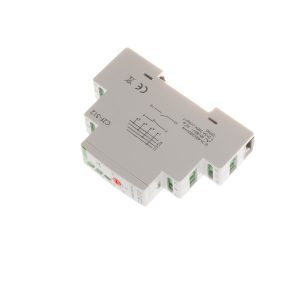

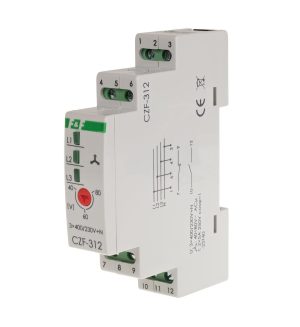

F&F CZF-312 faz kaybı sensörü
Yanıt gecikmesi yok .
1NA+1NK kontak.
Açma gecikmesi yok (0,5 sn).
CZF-312 faz kaybı sensörü
CZF-312, 5908312593140
Ürün Açıklaması
Yanıt gecikmesi yok .
1NA+1NK kontak.
Açma gecikmesi yok (0,5 sn).
Faz kaybı sensörü, üç fazlı bir şebekeden beslenen bir elektrik motorunu, motora zarar verebilecek en az bir fazda voltaj kaybı veya fazlar arasında voltaj asimetrisi olması durumunda korumak üzere tasarlanmıştır.
Eylem
Fazlardan en az birinde voltaj kaybı veya aktivasyon eşiğinin üzerindeki fazlar arasındaki voltaj asimetrisi, motorun kapatılmasına neden olacaktır. Kapatma işlemi 0,5 saniyelik bir gecikmeyle gerçekleşir; bu, anlık bir voltaj düşüşü durumunda motorun bağlantısının kazara kesilmesini önler. Gerilim, aktivasyon geriliminin 5 V (yani gerilim histerezisinin değeri kadar) üzerine çıktığında yeniden aktivasyon otomatik olarak gerçekleşecektir. Yukarıdaki anormalliklerde röle kontağının bağlantısı kesilir ve motor çalıştırılamaz.
Teknik Veri:
| Besleme gerilimi | 3×400V+K |
| Güç jeneratörleri ile işbirliği | HAYIR |
| Faz kaybı/dengesizlik kontrolü | EVET |
| Faz sırası kontrolü | HAYIR |
| Kontaktör kontak kontrolü | HAYIR |
| Yürütme unsuru | 2 × röle |
| Maksimum yük akımı | 2 × 5A |
| PIN konfigürasyonu | 1×NO+1×NC |
| Kontak ayırma | EVET |
| Açma gerilimi asimetrisi | 40÷80V |
| gerilim histerezisi | 5V |
| Kapatma gecikmesi | 0,5 saniye |
| Güç kontrolü | 3 × LED yeşil |
| bağlantı | 2,5 mm² vidalı terminaller |
| Sıkma torku | 0.4Nm |
| Güç tüketimi | 0,8 W |
| Çalışma sıcaklığı | -25÷40°C |
| boyutlar | 1 modül (18 mm) |
| Kurulum | 35mm ray üzerinde |
| güvenlik seviyesi | IP20 |
| TrueRMS | HAYIR |
CZF-312 kullanım kılavuzu (68.72k)
CZF-312 TrueRMS kullanım kılavuzu (106.73k)
CZF-312 - CAD dxf diyagramı (396,66k)
CKF CZF CP bildirimi CE 2023 (184,1k)
