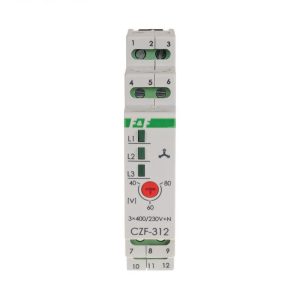

F&F CZF-312-TRMS faz kaybı sensörü 3 fazlı motor için
Yanıt gecikmesi yok.
1NA+1NK kontak.
Gerçek etkin gerilim değerinin ölçümü (TrueRMS)
CZF-312 TRMS faz kaybı sensörü
CZF-312-TRMS, 5902431673714
Ürün Açıklaması
Yanıt gecikmesi yok.
1NA+1NK kontak.
Gerçek etkin gerilim değerinin ölçümü (TrueRMS)
Tepki gecikmesi olmadan (0,5 s). CZF-312 TrueRMS
faz kaybı sensörü, en az bir fazda voltaj kaybı veya fazlar arasında voltaj asimetrisi olması durumunda, motorun tahrip olmasına neden olabilecek, üç fazlı bir ağdan beslenen bir elektrik motorunu korumak için tasarlanmıştır.
Çalışma
En az bir fazda voltaj kaybı veya fazlar arasında aktivasyon eşiğinin üzerinde voltaj asimetrisi motoru kapatacaktır. Kapanma, 0,5 saniyelik bir gecikmeyle gerçekleşir; bu, anlık bir voltaj düşüşü sırasında motorun bağlantısının kazara kesilmesini önler. Gerilim, aktivasyon geriliminin 5 V üzerine çıktığında (yani gerilim histerezis değeri kadar) otomatik olarak tekrar açılacaktır. Yukarıdaki anormalliklerin olması durumunda röle kontağının bağlantısı kesilir ve motor çalıştırılamaz.
Sensör, gerçek etkin voltaj değerini (TrueRMS) ölçerek, aşırı derecede sorunlu bir güç kaynağı ağında çalışırken bile doğru çalışmayı garanti eder.
Teknik Veri:
| Besleme gerilimi | 3 × 400V + N |
| Güç jeneratörleriyle işbirliği | HAYIR |
| Faz kaybı/dengesizlik kontrolü | EVET |
| Faz sırası kontrolü | HAYIR |
| Kontaktör kontak kontrolü | HAYIR |
| Yönetici unsur | 2 × röle |
| Maksimum yük akımı | 2 × 5A |
| İletişim yapılandırması | 1×HAYIR+1×NK |
| Kontak ayırma | EVET |
| Aktivasyonun voltaj asimetrisi | 40÷80V |
| Gerilim histerezisi | 5 Mayıs |
| Kapatma gecikmesi | 0,5 saniye |
| Güç kontrolü | 3 × yeşil LED |
| Bağlantı | 2,5 mm² vidalı terminaller |
| Sıkma torku | 0,4 Nm |
| Güç tüketimi | 0,8W |
| Çalışma sıcaklığı | -25÷40°C |
| Boyutlar | 1 modül (18 mm) |
| Kurulum | 35 mm'lik bir ray üzerinde |
| Güvenlik düzeyi | IP20 |
| Gerçek RMS | EVET |
