F&F CZF-B
Sabit voltaj asimetri eşiği
1NO
kontak Üç fazlı bir ağdan beslenen bir elektrik motorunu, motora zarar verebilecek en az bir fazda voltaj kaybı veya fazlar arasında voltaj asimetrisi olması durumunda korumak için tasarlanmış faz kaybı sensörü .

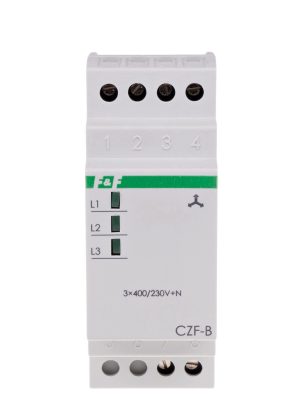

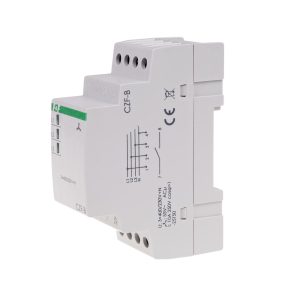

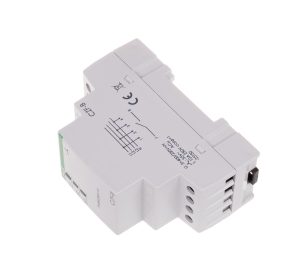

CZF-B faz kaybı sensörü
CZF-B, 5908312593041
Ürün Açıklaması
Sabit voltaj asimetri eşiği
1NO
kontak Üç fazlı bir ağdan beslenen bir elektrik motorunu, motora zarar verebilecek en az bir fazda voltaj kaybı veya fazlar arasında voltaj asimetrisi olması durumunda korumak için tasarlanmış
faz kaybı sensörü .
Faz kaybı sensörlerinin çalışma prensibi
En az bir fazda voltaj kaybı veya aktivasyon eşiğinin üzerindeki fazlar arasındaki voltaj asimetrisi, motorun kapanmasına neden olacaktır. Kapanma 4 saniyelik bir gecikmeyle gerçekleşir Kapanma gecikmesi, anlık bir voltaj düşüşü durumunda motorun yanlışlıkla kesilmesini önler. Gerilim, aktivasyon geriliminin 5 V (yani gerilim histerezisinin değeri kadar) üzerine çıktığında yeniden aktivasyon otomatik olarak gerçekleşecektir. Yukarıdaki anormalliklerde röle kontağının bağlantısı kesilir ve motor çalıştırılamaz.
Teknik Veri:
| Besleme gerilimi | 3×400V+K |
| Güç jeneratörleriyle işbirliği | HAYIR |
| Faz kaybı/dengesizlik kontrolü | EVET |
| Faz sırası kontrolü | HAYIR |
| Kontaktör kontak kontrolü | HAYIR |
| Yürütme öğesi | röle |
| Maksimum yük akımı | 10 A |
| PIN konfigürasyonu | 1× HAYIR |
| Kontak ayırma | EVET |
| Açma gerilimi asimetrisi | 55V |
| gerilim histerezisi | 5V |
| Kapatma gecikmesi | 4 saniye |
| Güç kontrolü | 3 × LED yeşil |
| bağlantı | 4,0 mm² vidalı terminaller |
| Sıkma torku | 0,5 Nm |
| Güç tüketimi | 1,6W |
| Çalışma sıcaklığı | -25÷40°C |
| boyutlar | 2 modül (35mm) |
| Kurulum | 35mm ray üzerinde |
| güvenlik seviyesi | IP20 |
| TrueRMS | HAYIR |
