F&F CZF-BR faz kaybı sensörü
Ayarlanabilir voltaj asimetri eşiği ile
1 x NO/NC kontak
Faz kaybı sensörü, üç fazlı bir ağdan beslenen bir elektrik motorunu , hasara neden olabilecek en az bir fazda voltaj kaybı veya fazlar arasında voltaj asimetrisi durumunda korumak için tasarlanmıştır. motor.

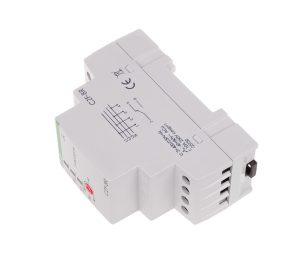

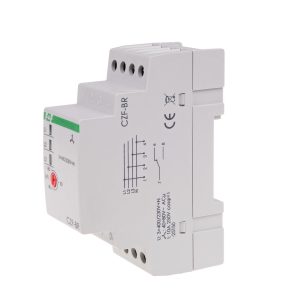

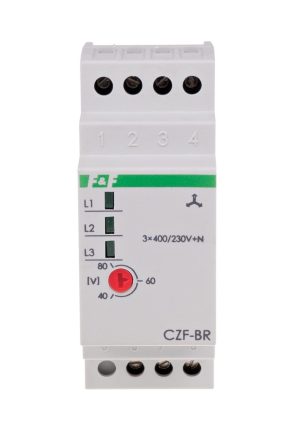

CZF-BR faz kaybı sensörü
CZF-BR, 5908312593119
Ürün Açıklaması
Ayarlanabilir voltaj asimetri eşiği ile
1 x NO/NC kontak
Faz kaybı sensörü, üç fazlı bir ağdan beslenen bir elektrik motorunu , hasara neden olabilecek en az bir fazda voltaj kaybı veya fazlar arasında voltaj asimetrisi durumunda korumak için tasarlanmıştır. motor.
Eylem
Fazlardan en az birinde voltaj kaybı veya aktivasyon eşiğinin üzerindeki fazlar arasındaki voltaj asimetrisi, motorun kapatılmasına neden olacaktır. Kapatma işlemi 4 saniyelik bir gecikmeyle gerçekleştirilecektir; bu, anlık bir voltaj düşüşü durumunda motorun bağlantısının kazara kesilmesini önler. Gerilim, aktivasyon geriliminin 5 V (yani gerilim histerezisinin değeri kadar) üzerine çıktığında yeniden aktivasyon otomatik olarak gerçekleşecektir. Yukarıdaki anormalliklerde röle kontağının bağlantısı kesilir ve motor çalıştırılamaz.
Teknik Veri:
| Besleme gerilimi | 3×400V+K |
| Güç jeneratörleriyle işbirliği | HAYIR |
| Faz kaybı/dengesizlik kontrolü | EVET |
| Faz sırası kontrolü | HAYIR |
| Kontaktör kontak kontrolü | HAYIR |
| Yürütme öğesi | röle |
| Maksimum yük akımı | 10 A |
| PIN konfigürasyonu | 1×NO/NC |
| Kontak ayırma | EVET |
| Açma gerilimi asimetrisi | 40÷80V |
| gerilim histerezisi | 5V |
| Kapatma gecikmesi | 4 saniye |
| Güç kontrolü | 3 × LED yeşil |
| bağlantı | 4,0 mm² vidalı terminaller |
| Sıkma torku | 0,5 Nm |
| Güç tüketimi | 1,6W |
| Çalışma sıcaklığı | -25÷40°C |
| boyutlar | 2 modül (35mm) |
| Kurulum | 35mm ray üzerinde |
| güvenlik seviyesi | IP20 |
| TrueRMS | HAYIR |
