F&F CZF-BS faz kaybı sensörü
Sabit voltaj asimetri eşiğiyle.
1 x NO/NC kontağı.
Faz kaybı sensörü, üç fazlı bir şebekeden beslenen bir elektrik motorunu , motora zarar verebilecek en az bir fazda voltaj kaybı veya fazlar arasında voltaj asimetrisi olması durumunda korumak için tasarlanmıştır .

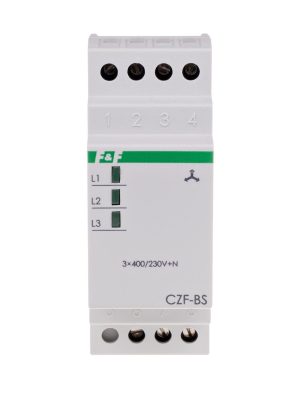

CZF-BS faz kaybı sensörü
CZF-BS, 5908312593102
Ürün Açıklaması
Sabit voltaj asimetri eşiğiyle.
1 x NO/NC kontağı.
Faz kaybı sensörü, üç fazlı bir şebekeden beslenen bir elektrik motorunu , motora zarar verebilecek en az bir fazda voltaj kaybı veya fazlar arasında voltaj asimetrisi olması durumunda korumak için tasarlanmıştır .
Eylem
Fazlardan en az birinde gerilim kaybı veya aktivasyon eşiğinin üzerinde fazlar arasındaki gerilim asimetrisi, motorun kapatılmasına neden olacaktır . Kapatma işlemi 4 saniyelik bir gecikmeyle gerçekleştirilecektir; bu,anlık bir voltaj düşüşü durumunda motorun bağlantısının kazara kesilmesini önler . Gerilim, aktivasyon geriliminin 5 V (yani gerilim histerezisinin değeri kadar) üzerine çıktığında yeniden aktivasyon otomatik olarak gerçekleşecektir. Yukarıdaki anormalliklerde röle kontağının bağlantısı kesilir ve motor çalıştırılamaz .
Teknik Veri:
| Besleme gerilimi | 3×400V+K |
| Güç jeneratörleriyle işbirliği | HAYIR |
| Faz kaybı/dengesizlik kontrolü | EVET |
| Faz sırası kontrolü | HAYIR |
| Kontaktör kontak kontrolü | HAYIR |
| Yürütme öğesi | röle |
| Maksimum yük akımı | 10 A |
| PIN konfigürasyonu | 1×NO/NC |
| Kontak ayırma | EVET |
| Açma gerilimi asimetrisi | 55V |
| gerilim histerezisi | 5V |
| Kapatma gecikmesi | 4 saniye |
| Güç kontrolü | 3 × LED yeşil |
| bağlantı | 4,0 mm² vidalı terminaller |
| Sıkma torku | 0,5 Nm |
| Güç tüketimi | 1,6W |
| Çalışma sıcaklığı | -25÷40°C |
| boyutlar | 2 modül (35mm) |
| Kurulum | 35mm ray üzerinde |
| güvenlik seviyesi | IP20 |
| TrueRMS | HAYIR |
CZF-BS kullanım kılavuzu (66.9k)
CZF-BS True RMS Kullanım Kılavuzu (104.25k)
CZF-BS - CAD dxf diyagramı (392,22k)
CKF CZF CP bildirimi CE 2023 (184,1k)
