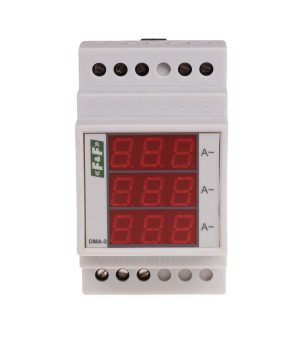

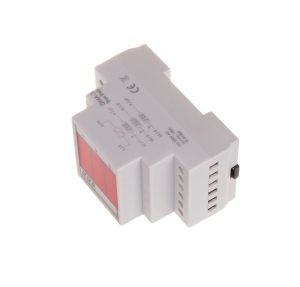

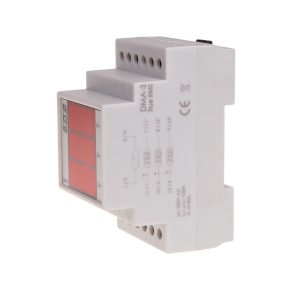

F&F DMA-3 TrueRMS akım göstergesi
Dijital. Üç faz.
DMA-3 akım yoğunluğu göstergesi, üç fazlı bir ağın elektrik devrelerinin yük değerlerinin sürekli okunması için kullanılır.
DMA-3 TrueRMS akım göstergesi
DMA-3RMS, 5908312592235
Ürün Açıklaması
Dijital. Üç faz.
DMA-3 akım yoğunluğu göstergesi, üç fazlı bir ağın elektrik devrelerinin yük değerlerinin sürekli okunması için kullanılır.
Aksiyon
- Üç fazın her birinde akımın etkin değerinin ölçülmesi.
- ölçüm devresi göstergenin güç kaynağı devresinden ayrılmıştır.
- TrueRMS – etkin değer dönüştürücüyle donatılmış gösterge, bozuk dalga biçimleriyle akım yoğunluğunun doğru değerini verir.
Versiyonlar
DMA göstergeleri, 5 A nominal sekonder akıma sahip akım trafolarıyla çalışacak şekilde tasarlanmıştır. Akım trafosu akım aralığı: 25÷1000/5 A. Akım trafosunun birincil değeri, ölçülen maksimum akımı ve üzerinde belirtilen gerçek akım değerini belirler. gösterge.
DMA-3 20 A, 0÷20 A aralığında doğrudan ölçüm (transformatör kullanılmadan) için tasarlanmıştır.
DOLAYLI ÖLÇÜM siparişi verirken işaretleme yöntemi (transformatörler kullanılarak)
DMA- X Y /5 A Z
| X | Y | İLE |
| üç fazlı: 3 | Trafo anma primer akımı : 25, 30, 40, 50, 70, 75, 80, 100, 120, 125, 150, 160, 200, 250, 300, 400, 500, 600, 700, 750, 800, 900 , 1000 . |
Gerçek RMS |
Örnek:
* DMA-3 50/5 A – üç 50/5 A transformatörle işbirliği için üç fazlı, ölçüm aralığı 3×0÷50 A, TrueRMS olmadan * DMA-
3 150/5 A TrueRMS – işbirliği için üç fazlı üç adet 150 transformatör /5 A, ölçüm aralığı 3×0÷150 A, TrueRMS
DIRECT ÖLÇÜMÜ ile (transformatör kullanılmadan)
DMAX- X 20 AZ
| X | İLE |
| üç fazlı: 3 | Gerçek RMS |
Örnek:
* DMA-3 20 A – 20 A’ya kadar üç fazlı, ölçüm aralığı 3×0÷20 A, TrueRMS olmadan * DMA-
3 20 A TrueRMS – 20 A’ya kadar üç fazlı, ölçüm aralığı 3×0÷ 20 A, TrueRMS’li
Teknik veri:
| Tip | üç fazlı ampermetre |
| Besleme gerilimi | 100÷265VAC |
| görüntülemek | Her faz için 3 haneli LED (hane yüksekliği 10 mm) |
| Gösterge aralığı - doğrudan ölçüm versiyonu | 0 ÷ 20A |
| Gösterge aralığı - dolaylı ölçüm versiyonu | 0 ÷ transformatörün birincil akımı |
| Gösterge doğruluğu | %1 |
| Maksimum anlık aşırı yük | 40A (1 saniyeye kadar) |
| Maksimum akım - doğrudan ölçüm versiyonu | 20A |
| Maksimum akım - dolaylı ölçüm versiyonu | 5A |
| bağlantı | 4,0 mm² vidalı terminaller |
| Sıkma torku | 0,5 Nm |
| Güç tüketimi | 4W |
| Çalışma sıcaklığı | -20÷50°C |
| Boyutlar | 3 modül (52,5 mm) |
| Kurulum | 35mm ray üzerinde |
| Güvenlik düzeyi | IP20 |
