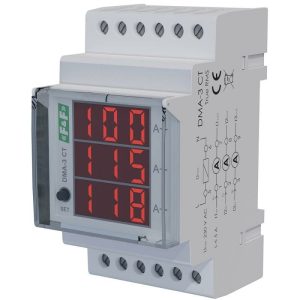

F&F DMA-3RMS-CT TrueRMS Akım Göstergesi, 3 Fazlı
DMA-3 CT TrueRMS akım göstergesi, 3 fazlı
DMA-3RMS-CT, 5902431676142
Ürün Açıklaması
Dijital. Üç faz. Gerçek RMS.
DMA-3 CT , 5 A çıkış akımına sahip akım trafolarını kullanan dolaylı bir sistemdeki ölçümler için 3 fazlı bir akım göstergesidir.
Sensör, bozulmuş (bozulmuş) akım dalga biçimi durumunda da gerçek etkin akım değerini (TrueRMS) doğru şekilde ölçer.
Aksiyon
Gösterge sürekli olarak true RMS akımını (TrueRMS) ölçer ve bunun sonucu cihazın ön kısmında bulunan 3 sıralı, 3 haneli segmentli ekranda gösterilir.
Gösterge, bağlı akım trafolarının değerini, ekranda gösterilen değerin gerçek akım değerine karşılık gelecek şekilde ayarlamanıza olanak tanır.
DMA-3 CT, doğrudan 35 mm DIN rayına monte edilen bir panoya monte edilmek üzere tasarlanmıştır.
NOT
Transformatörlerin sekonder sargıları açıksa (örneğin kurulum sırasında) ve ölçülen devreden akım geçiyorsa, transformatör terminallerinde tehlikeli voltaj indüklenebilir. Ölçülen devrelerin beslemesinin kesilmesi veya transformatörün sekonder tarafına bağlanan ek köprülerin kurulmasıyla bu tür bir duruma karşı korunmak önemlidir.
Gösterge, nominal çıkış akımı 5 A olan akım transformatörlerini kullanarak akımı ölçmek üzere tasarlanmıştır. Göstergenin ölçüm devresinden 6 A’dan fazla akım geçmesi göstergeye zarar verebilir.

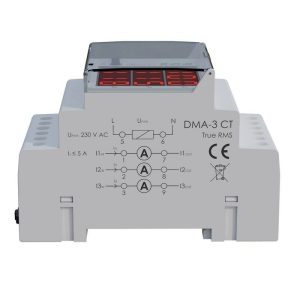

Güvenliğin artırılması için akım trafosunun bir tarafının bağlantı şemasında gösterildiği gibi topraklanması tavsiye edilir.
Teknik Veri:
| Tip | üç fazlı ampermetre |
| Besleme gerilimi | 165÷265 VAC/DC |
| Ölçüm | dolaylı (5A trafo) |
| Ölçülmüş değer | AC akımının gerçek etkin değeri (TrueRMS) |
| Ölçüm kanalı sayısı | 3 |
| Ölçüm aralığı | 0÷5A |
| Görüntülemek | her faz için 3 haneli LED (hane yüksekliği 10 mm) |
| Okuma doğruluğu | 100 A'ya kadar ölçüm aralığı: 0,1 A; 100 A'nın üzerindeki ölçüm aralığı: 1 A |
| Güç frekansı | 45÷55Hz |
| Göstergelerin doğruluğu | %1 |
| Maksimum anlık aşırı yük | 20 A/1 s |
| Maksimum akım | 6A |
| Bağlantı | 2,5 mm² vidalı terminaller (çok damarlı); vidalı terminaller 4,0 mm² (tel) |
| Sıkma torku | 0,5 nm |
| Güç tüketimi | 4W |
| Çalışma sıcaklığı | -25 ÷ 50 °C |
| Boyutlar | 3 modül (52,5 mm) |
| Kurulum | 35 mm'lik bir ray üzerinde |
| Güvenlik düzeyi | IP20 |
DMA-3 CT TrueRMS kullanım kılavuzu (699,62k)
