F&F DMM-4T Dijital Gösterge
Üç faz.
DMM-4T dijital göstergesi, üç fazlı bir elektrik ağının parametrelerini izlemek için kullanılır.
DMM-4T Dijital Gösterge
DMM-4T, 5908312591344
Ürün Açıklaması
Üç faz.
DMM-4T dijital göstergesi, üç fazlı bir elektrik ağının parametrelerini izlemek için kullanılır.
Aksiyon
- üç fazın her birinde bağımsız akım ölçümü.
- 0÷5 A aralığında doğrudan ölçüm.
- Standart akım versiyonlarında akım transformatörleri kullanılarak dolaylı ölçüm.
- üç düğmeyi kullanarak göstergeyi uygun transformatör değerlerine ölçeklendirin.
- faz ve faz-faz gerilimlerinin ölçümü.
- faz frekansı ölçümü.
- fazdan faza veya fazdan faza gerilim ve frekansın belirtilen değerlerinin seçimi

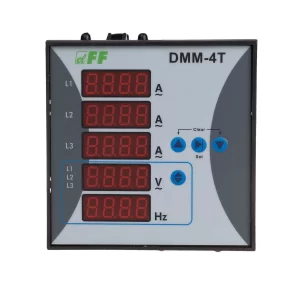

DMM-4T göstergesi, kullanıcı tarafından seçilen fazdan faza veya fazdan faza gerilim ve frekans olmak üzere üç fazın tamamındaki mevcut yükleri gösterir. Gösterilen voltaj, voltaj göstergesinin sağında bulunan buton ile seçilir. Yatay çizgi – voltaj göstergesinin sol tarafında, faz voltajı okumasını aldığımız fazı tanımlar. Gerilim göstergesinin solundaki iki yatay çizgi = fazdan faza gerilim okumasını aldığımız fazlarları gösterir.
Teknik Veri:
| Tip | üç fazlı multimetre |
| Besleme gerilimi | 230VAC |
| görüntülemek | 5 × 4 haneli LED (hane yüksekliği 9 mm) |
| Gösterge doğruluğu | %1 |
| Maksimum akım - doğrudan ölçüm versiyonu | 5A |
| Maksimum akım - dolaylı ölçüm versiyonu | kullanılan transformatöre bağlıdır |
| Bağlanacak olası transformatör tipi | 1÷9000/5A |
| Ölçülen voltaj aralığı | 12÷400V AC |
| Ölçülen frekans aralığı | 10÷100Hz |
| bağlantı | 1,5mm² vidalı terminaller |
| Sıkma torku | 0.4Nm |
| Güç tüketimi | 3VA |
| Çalışma sıcaklığı | -5÷50°C |
| Boyutlar | 96mm × 96mm × 92mm |
| Montaj deliği | 92mm × 92mm |
| Kurulum | pano |
| Güvenlik düzeyi | IP20 |
