Aksiyon

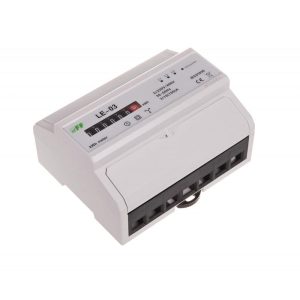

Özel bir elektronik sistem, her fazda akan akımın ve uygulanan voltajın etkisi altında, o fazda tüketilen elektrik enerjisiyle orantılı miktarda impuls üretir. Bir fazdaki enerji tüketimi ilgili LED’in (L1, L2, L3) yanıp sönmesiyle bildirilir. Yanıp sönen bir LED (800 darbe/kWh) ile sinyal verilen üç fazdan gelen darbelerin toplamı, üç fazlı sistemin tamamında tüketilen enerjiye dönüştürülür ve değeri, mekanik bir tambur sayacı tarafından gösterilir.
Sayaç tamburunun son kırmızı rakamı 1/10 KWh (100 Wh) anlamına gelir.
Dikkat!
Sayacın SO+ – SO- darbe çıkışı vardır. Bu, ölçüm cihazının ürettiği darbeleri okuyan başka bir darbe cihazını (SO) bağlamanıza olanak tanır.
Sayacın düzgün çalışması için ek bir cihaz bağlamanıza gerek yoktur.
Sayaç, giriş ve çıkış terminallerinin kapaklarını kapatarak sayacın baypas edilmesini önleme seçeneğine sahiptir.
