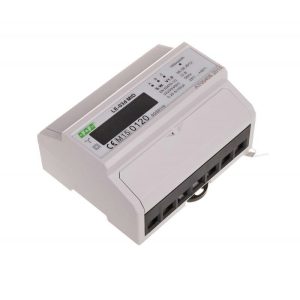

F&F LE-03D Enerji tüketim sayacı Üç fazlı sayaç Akım 100 A
Üç fazlı sayaç . Akım 100 A.
MID direktifiyle uyumludur. LE-03d, doğrudan sistemdeki statik (elektronik) kalibre edilmiş üç fazlı alternatif akım elektrik tüketim ölçerdir .
Enerji tüketim sayacı LE-03d
LE-03D, 5908312592365
Ürün Açıklaması
Üç fazlı sayaç . Akım 100 A.
MID direktifiyle uyumludur.
LE-03d, doğrudan sistemdeki statik (elektronik) kalibre edilmiş üç fazlı alternatif akım elektrik tüketim ölçerdir .
MID Sertifikası 2004/22/EC
EN 50470-1/3 Uyumluluğu
Aksiyon
Özel bir elektronik sistem, her fazda akan akımın ve uygulanan voltajın etkisi altında, belirli bir fazda tüketilen elektrik enerjisiyle orantılı miktarda impuls üretir. Bir fazdaki enerji tüketimi uygun LED’in (A, B, C) yanıp sönmesiyle gösterilir. Yanıp sönen bir LED (800 darbe/kWh) ile sinyal verilen, üç fazdan gelen darbelerin toplamı, üç fazlı sistemin tamamında tüketilen enerjiye dönüştürülür. Değeri segmentli bir LCD ekran ile gösterilir. Virgülden sonraki rakam ondalık kısmı gösterir (0,1 KWh = 100 Wh).
Dikkat!
LE-03d elektrik tüketim sayacı SO+ – SO- darbe çıkışına sahiptir. Bu, sayaç tarafından üretilen darbeleri okuyan başka bir darbe cihazını (SO) bağlamanıza olanak tanır. Sayacın düzgün çalışması için ek bir cihaz bağlamanıza gerek yoktur.
Sayaç, giriş ve çıkış terminallerinin kapaklarını kapatarak sayacın baypas edilmesini önleme seçeneğine sahiptir .
Teknik Veri:
| Tip | üç faz |
| İletişim protokolü | eksiklik |
| Uyumluluk | MID Direktifi 2014/32/AB |
| Referans voltajı | 3×400 V+N |
| Temel akım | 0,25÷10A |
| Maksimum akım | 100A |
| Ölçülen minimum akım | 0,04 bir |
| Sayacın kendi tüketimi | 10VA; 2W |
| Sayaç gösterge aralığı | 0÷99999,9 kWh |
| Sayaç sabiti | (1 Wh/imp) 1000 imp/kWh |
| Okuma sinyali | LED kırmızı |
| Darbe çıkışı SO+ SO- | açık toplayıcı |
| Bağlantı gerilimi SO+ SO- | 12÷27VDC |
| Bağlantı akımı SO+ SO- | maksimum 27 mA |
| Darbe süresi SO+ SO- | 34÷80 ms |
| Doğruluk sınıfı | B |
| Güç tüketimi göstergesi | 3×LED kırmızı |
| Kablo uzunluğu SO+ SO- | maksimum 20 m |
| Bağlantı | 25 mm² vidalı terminaller |
| Çalışma sıcaklığı | -20÷55°C |
| Boyutlar | 7 modül (122 mm) |
| Kurulum | 35 mm'lik bir ray üzerinde |
| Güvenlik düzeyi | IP20 |
LE-03d kullanım kılavuzu (708.3k)
LE-03d MID sertifikası (1,87M)
LE-03D CAD dxf diyagramı (454.14k)
LE MID CE beyanı 2023 (183,21k)
MID transfer onayı (3,44M)
