Aksiyon

3 FAZ

Elektronik sistem, akan akımın ve uygulanan voltajın etkisi altında darbeler üretir. Belirli bir fazda tüketilen elektrik enerjisiyle orantılı miktarda üretilirler. Enerji tüketimi ilgili LED’in (L1, L2, L3) yanıp sönmesiyle gösterilir. Yanıp sönen bir LED (800 darbe/kWh) ile sinyal verilen, üç fazdan gelen darbelerin toplamı, üç fazlı sistemin tamamında tüketilen enerjiye dönüştürülür. Elektrik sayacının hesapladığı değerler segmentli LCD ekranda okunur (virgülden sonraki rakamlar yüzdeleri gösterir: 0,11 kWh = 110 Wh).

İKİ TARİFE

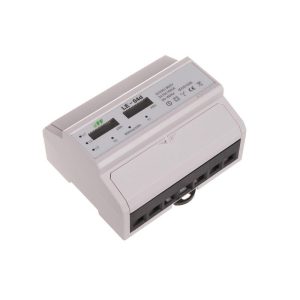

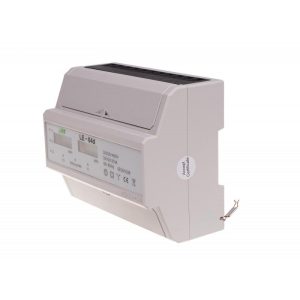

LE-04d elektrik tüketim sayacı, elektrik değerlerini ikili tarife sisteminde kaydeder. Belirli bir tarifede tüketilen enerjinin değerleri ayrı T0 ve T1 göstergeleri ile gösterilir.
Tarifeler arasında geçiş, sayacın D girişine (terminal 10-11) kontrol voltajı uygulandığında gerçekleşir. Bu amaçla harici bir kontrol saati kullanılabilir. T0 sayacı D girişinde kontrol voltajı olmadığında enerji tüketim değerini, T1 sayacı ise D girişinde kontrol voltajının belirdiği andan kayboluncaya kadar enerji tüketim değerini okur. Belirli bir sayacın çalışması, uygun LED’in yanması ile bildirilir.

Dikkat!
LE-04d elektrik tüketim ölçerin VO darbe çıkışı vardır. Bu, üretilen darbeleri okuyan başka bir darbe cihazını (SO) bağlamanıza olanak tanır .
Sayacın bypass edilmesini önlemek için giriş ve çıkış terminallerinin kapaklarının kapatılması seçeneği mevcuttur.
