F&F PCR-513-16 Zaman Rölesi Gecikmeli Açma 230 V AC-16A
Fonksiyon: gecikmeli açma
Besleme voltajı: 230 V AC
Maksimum yük akımı: 16A
Montaj: 35 mm ray üzerinde
Gecikmeli anahtarlamalı PCR-513-16 zaman rölesi, endüstriyel ve ev otomasyon sistemlerinde (örn. havalandırma, ısıtma) zaman kontrolü için kullanılır , aydınlatma, sinyalizasyon, vb.).

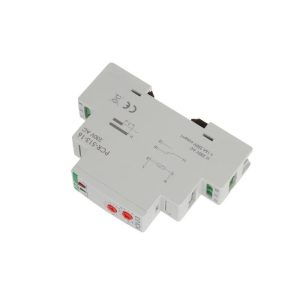

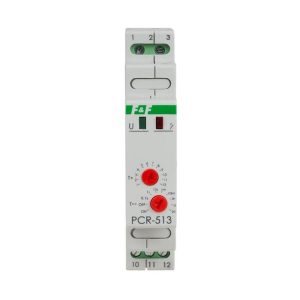

PCR-513-16 zaman rölesi
PCR-513-16, 5902431672083
Ürün Açıklaması
Fonksiyon: gecikmeli açma
Besleme voltajı: 230 V AC
Maksimum yük akımı: 16A
Montaj: 35 mm ray üzerinde
Gecikmeli anahtarlamalı PCR-513-16 zaman rölesi, endüstriyel ve ev otomasyon sistemlerinde (örn. havalandırma, ısıtma) zaman kontrolü için kullanılır , aydınlatma, sinyalizasyon, vb.).
Aksiyon
Besleme voltajı uygulandıktan sonra (yeşil LED U yanar), kontak 11-10 konumunda kalır ve ayarlanan çalışma süresi ölçülür. Süreyi ölçtükten sonra kontak 11-12 konumuna geçer (kırmızı LED yanar). Besleme gerilimi kesilip tekrar açıldıktan sonra röle çalışma modunun yeniden başlatılması mümkündür.
Dikkat!
* Güç açıldığında sistem, zaman aralığı ayarlarındaki değişikliklere yanıt vermez.
* Yeni ayarlanan zaman aralığında çalışma, gücü kapatıp tekrar açtıktan sonra gerçekleşir.
* Röle ayarlanan zaman aralığında açıldığında, 1÷12 zaman ayar değeri dahilinde zamanı sorunsuz bir şekilde ayarlamak mümkündür.
Zaman aralıkları
| 0,1 saniye: | 0,1÷1,2 sn. |
| 1’ler: | 1÷12 sn. |
| 10’lar: | 10÷120 sn. |
| 1 dk: | 1÷12 dk. |
| 10 dk: | 10÷120 dk. |
| 2 saat: | 2÷24 saat |
| 1d: | 1÷12 gün (24÷288 saat) |
| 2. gün: | 2÷24 gün (48÷576 saat) |
AÇIK – güç açıldığında, 11-12 konumlarındaki kontağı kalıcı olarak açar.
KAPALI – güç açıldığında, 11-10 konumlarındaki kontağı kalıcı olarak açar.
Teknik Veri:
| Besleme gerilimi | 230VAC |
| Çalışma modu | gecikmeli açma |
| Yönetici unsur | röle |
| Maksimum yük akımı | 16A |
| İletişim yapılandırması | 1 × NA/NK |
| Kontak ayırma | EVET |
| İletişim durumu sinyali | LED kırmızı |
| Çalışma süresi - ayarlanabilir | 0,1 sn ÷ 576 saat |
| Güç göstergesi | LED yeşil |
| Bağlantı | 2,5 mm² vidalı terminaller |
| Sıkma torku | 0,4 Nm |
| Güç tüketimi | 0,8W |
| Çalışma sıcaklığı | -25 ÷ 50 °C |
| Boyutlar | 1 modül (18 mm) |
| Kurulum | 35 mm'lik bir ray üzerinde |
| Güvenlik düzeyi | IP20 |
PCR-513-16 kullanım kılavuzu (89.14k)
