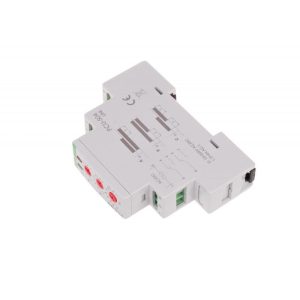

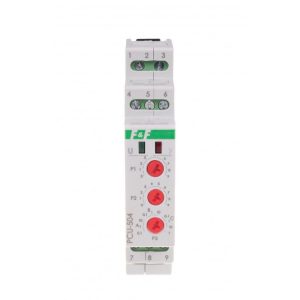

F&F PCU-504 UNI Zaman Rölesi
Fonksiyon: elektrik kesintisinden sonra bakım
Besleme voltajı: 12÷264 V AC/DC
Montaj: 35 mm ray üzerinde
Zaman rölesi, endüstriyel ve ev otomasyon sistemlerinde (örn. havalandırma, ısıtma, aydınlatma, sinyalizasyon vb.) zaman kontrolü için kullanılır. ).
Rölenin 10 dakikaya kadar tutma fonksiyonu vardır. ve bir elektrik kesintisinden sonra kontağın değiştirilmesi.
PCU-504 UNI zaman rölesi
PCU-504UNI, 5908312598503
Ürün Açıklaması
Fonksiyon: elektrik kesintisinden sonra bakım
Besleme voltajı: 12÷264 V AC/DC
Montaj: 35 mm ray üzerinde
Zaman rölesi, endüstriyel ve ev otomasyon sistemlerinde (örn. havalandırma, ısıtma, aydınlatma, sinyalizasyon vb.) zaman kontrolü için kullanılır. ).
Rölenin 10 dakikaya kadar tutma fonksiyonu vardır. ve bir elektrik kesintisinden sonra kontağın değiştirilmesi.
Elektrik kesintisinden sonra yedekleme fonksiyonlu zaman rölesinin çalışma prensibi
Fonksiyonlar:
A- HOLDING
Röle güç kaynağı açıldıktan sonra kontaklar açılır (konum 5-4/8-7). Elektrik kesintisinden sonra kontaklar ayarlanan süre boyunca açık kalır. Ayarlanan sürenin sonunda kontakların bağlantısı kesilecektir (konum 5-6/8-9).
B- GECİKMELİ AÇMA
Besleme voltajı uygulandıktan sonra kontaklar ayarlanan süre boyunca açık kalır (konum 5-6/8-9). Süre dolduktan sonra kontaklar, güç kaynağı kayboluncaya kadar açılır (konum 5-4/8-7).
HER GECİKMELİ BAKIM İLE AÇMA
Besleme voltajı uygulandıktan sonra kontaklar ayarlanan süre boyunca açık kalır (konum 5-6/8-9). Süre dolduktan sonra kontaklar açılır (konum 5-4/8-7). Elektrik kesintisinden sonra kontaklar ayarlanan süre boyunca açık kalır. Ayarlanan sürenin sonunda kontakların bağlantısı kesilecektir (konum 5-6/8-9).
Dikkat!
* Güç açıldığında sistem, saat ve fonksiyon ayarlarındaki değişikliklere yanıt vermez.
* Yeni fonksiyon ve zaman ayarlarıyla çalışma, gücü kapatıp tekrar açtıktan sonra gerçekleşir.
Teknik Veri:
| Besleme gerilimi | 12÷264 VAC/DC |
| Çalışma modu | elektrik kesintisinden sonra yedekleme ile |
| Yönetici unsur | röle |
| Maksimum yük akımı | 2×4A |
| İletişim yapılandırması | 2 × NA/NK |
| Kontak ayırma | EVET |
| Tepki gecikmesi | 50 ms |
| İletişim durumu sinyali | LED kırmızı |
| Çalışma süresi - ayarlanabilir | 0,1s÷10 dk. |
| Güç göstergesi | LED yeşil |
| Bağlantı | 2,5 mm² vidalı terminaller |
| Sıkma torku | 0,4 Nm |
| Güç tüketimi | 0,56W |
| Çalışma sıcaklığı | -25 ÷ 50 °C |
| Boyutlar | 1 modül (18 mm) |
| Kurulum | 35 mm'lik bir ray üzerinde |
| Güvenlik düzeyi | IP20 |
PCU-504 UNI kullanım kılavuzu (95,7k)
PCU-504 UNI CAD dxf diyagramı (401.13k)
