F&F PCU-511 UNI Zaman Rölesi Gecikmeli Kap.Aç.Döngüsel 12 264 V AC DC
Fonksiyon: gecikmeli kapatma, gecikmeli açma, döngüsel çalışma
Besleme voltajı: 12÷264 V AC/DC
Kontak: 1P
Montaj: 35 mm ray üzerinde
Zaman röleleri endüstriyel ve ev otomasyon sistemlerinde (örn. havalandırma, ısıtma) zaman kontrolü için kullanılır , aydınlatma, sinyalizasyon, vb.).
Kontak: 1P
Montaj: 35 mm ray üzerinde
Zaman röleleri endüstriyel ve ev otomasyon sistemlerinde (örn. havalandırma, ısıtma) zaman kontrolü için kullanılır , aydınlatma, sinyalizasyon, vb.).

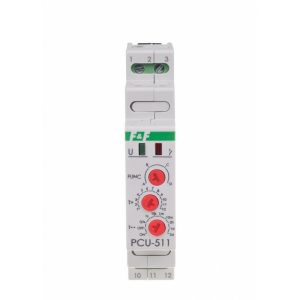

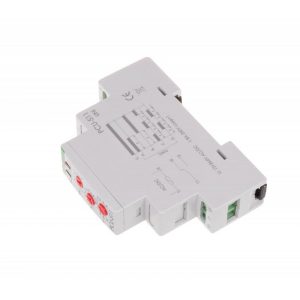

PCU-511 UNI zaman rölesi
PCU-511UNI, 5908312591351
Ürün Açıklaması
Fonksiyon: gecikmeli kapatma, gecikmeli açma, döngüsel çalışma
Besleme voltajı: 12÷264 V AC/DC
Kontak: 1P
Montaj: 35 mm ray üzerinde
Zaman röleleri endüstriyel ve ev otomasyon sistemlerinde (örn. havalandırma, ısıtma) zaman kontrolü için kullanılır , aydınlatma, sinyalizasyon, vb.).
Kontak: 1P
Montaj: 35 mm ray üzerinde
Zaman röleleri endüstriyel ve ev otomasyon sistemlerinde (örn. havalandırma, ısıtma) zaman kontrolü için kullanılır , aydınlatma, sinyalizasyon, vb.).
Çalışma
Fonksiyonları:
* GECİKMELİ KAPAMA (A)
Röle açılana kadar kontak 11-10 pozisyonunda kalır (PCU-511 UNI için 3-5). Besleme voltajı uygulandıktan sonra kontak 11-12 pozisyonuna (PCU-511 UNI için 3-7) anahtarlanır ve ayarlanan çalışma süresi t ölçülür.t süresi ölçüldükten sonra kontak 11-10 pozisyonuna döner (3 -5 PCU-511 UNI için). Besleme gerilimi kesilip tekrar açıldıktan sonra röle çalışma modunun yeniden başlatılması mümkündür.
* GECİKMELİ AÇMA (B)
Besleme voltajı uygulanmadan önce ve uygulandıktan sonra kontak 11-10 pozisyonunda kalır (PCU-511 UNI için 3-5) ve ayarlanan çalışma süresi t ölçülür.t süresi ölçüldükten sonra kontak 11-12 konumuna (PCU-511 UNI için 3-7) değiştirilir. Besleme gerilimi kesilip tekrar açıldıktan sonra röle çalışma modunun yeniden başlatılması mümkündür.
* GECİKMELİ KAPAMA – DÖNGÜSEL (C)
Ayarlanan çalışma ve mola süreleri eşit aralıklarla döngüsel olarak gerçekleştirilen gecikmeli KAPALI çalışma modu.
* GECİKMELİ AÇMA – DÖNGÜSEL (D)
Gecikmeli açma modu, ayarlanan çalışma ve mola süreleri eşit aralıklarla döngüsel olarak gerçekleştirilir.
Dikkat!
* Güç açıldığında sistem, zaman aralığı ayarlarındaki değişikliklere yanıt vermez.
* Yeni ayarlanan zaman aralığında çalışma, gücü kapatıp tekrar açtıktan sonra gerçekleşir.
* Ayarlanan zaman aralığında güç açıldığında, zaman ayar değeri dahilinde zamanı sorunsuz bir şekilde ayarlamak mümkündür.
Zaman aralıkları
| 0,1s: | 0,1÷1,2 sn. |
| 1’ler: | 1÷12 sn. |
| 10’lar: | 10÷120 sn. |
| 1 dk: | 1÷12 dk. |
| 10 dk: | 10÷120 dk. |
| 2 saat: | 2÷24 saat |
| 1d: | 1÷12 gün (24÷288 saat) |
| 2d: | 2÷24 gün (48÷576 saat) |
AÇIK – güç açıldığında, 11-12 konumlarındaki kontağı kalıcı olarak açar.
KAPALI – güç açıldığında, 11-10 konumlarındaki kontağı kalıcı olarak açar.
Teknik Veri:
| Besleme gerilimi | 12÷264 VAC/DC |
| Çalışma modu | gecikmeli kapatma, gecikmeli açma, çevrimsel çalışma |
| Yönetici unsur | röle |
| Maksimum yük akımı | 8 bir |
| İletişim yapılandırması | 1 × NA/NK |
| Kontak ayırma | EVET |
| Tepki gecikmesi | 50 ms |
| İletişim durumu sinyali | LED kırmızı |
| Çalışma süresi - ayarlanabilir | 0,1 sn ÷ 576 saat |
| Güç göstergesi | LED yeşil |
| Bağlantı | 2,5 mm² vidalı terminaller |
| Sıkma torku | 0,4 Nm |
| Güç tüketimi | 0,8W |
| Çalışma sıcaklığı | -25 ÷ 50 °C |
| Boyutlar | 1 modül (18 mm) |
| Kurulum | 35 mm'lik bir ray üzerinde |
| Güvenlik düzeyi | IP20 |
PCU-511 UNI kullanım kılavuzu (88.16k)
PCU-511 UNI CAD dxf diyagramı (416,94k)
