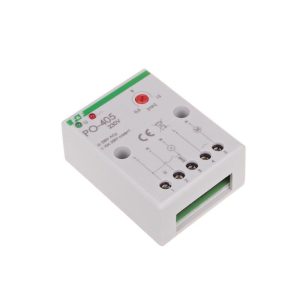

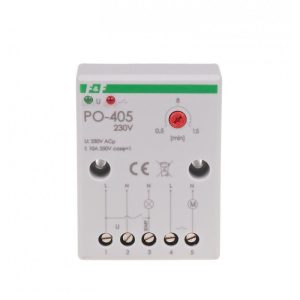

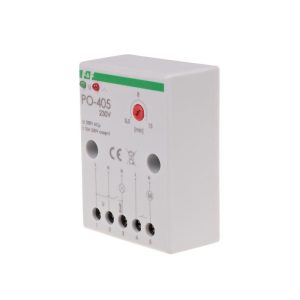

F&F PO-405 230 V AC Zaman Rölesi Gecikmeli Bırakmalı
Fonksiyon: gecikmeli bırakmalı
Besleme voltajı: 230 V AC
Kurulum: yüzeye monte
PO-405 zaman rölesi
PO-405, 5908312595489
Ürün Açıklaması
Fonksiyon: gecikmeli bırakmalı
Besleme voltajı: 230 V AC
Kurulum: yüzeye monte
Gecikmeli bırakmalı zaman röleleri, kontrol voltajı kaybından sonra belirli bir süre boyunca kontrollü alıcıya giden güç kaynağını korumak için kullanılır; Banyo havalandırma sistemlerinde, aydınlatma kapatıldıktan sonra belirli bir süre boyunca fanın aydınlatma ile birlikte çalıştırıldığı bir sistemdir.
Çalıştırma
Röleye kontrol voltajı S’nin uygulanması, rölenin çalışmasına ve kontrollü alıcıya giden voltajın açılmasına neden olur. Kontrol gerilimi ortadan kalktıktan sonra alıcının çalışması, bakım süresi t (potansiyometre ile ayarlanabilir) boyunca sürdürülür. t süresinden sonra kontrollü alıcı otomatik olarak kapatılacaktır. Ayarlanan süre dolmadan kontrol gerilimi S yeniden uygulanırsa röle işlevini baştan yerine getirir.
Teknik Veri:
| Besleme gerilimi | 230V AC |
| Çalışma modu | gecikmeli bırakma ile |
| Yönetici unsur | röle |
| Maksimum yük akımı | 10 A |
| İletişim yapılandırması | 1 × HAYIR |
| Kontak ayırma | EVET |
| Darbe akımını kontrol edin | 300 mA'den az |
| İletişim durumu sinyali | LED kırmızı |
| Güç göstergesi | LED yeşil |
| Zaman tutun | 1÷15 dk. |
| Bağlantı | 4,0 mm² vidalı terminaller |
| Sıkma torku | 0,5 nm |
| Güç tüketimi | 0,56W |
| Çalışma sıcaklığı | -25 ÷ 50 °C |
| Boyutlar | 51×67×26 mm (± 1 mm) |
| Kurulum | yüzeye monte |
| Güvenlik düzeyi | IP20 |
PO-405 kullanım kılavuzu (636,53k)
PO-405 CAD dxf diyagramı (94,79k)
