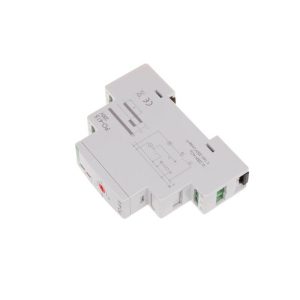

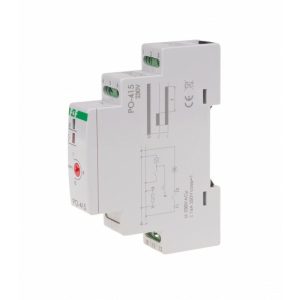

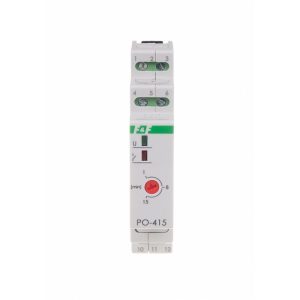

F&F PO-415 230 V AC Zaman Rölesi Gecikmeli Bırakmalı
Fonksiyon: gecikmeli bırakmalı
Besleme voltajı: 230 V AC
Montaj: 35 mm’lik bir ray üzerinde
PO-415 zaman rölesi
PO-415, 5908312595458
Ürün Açıklaması
Fonksiyon: gecikmeli bırakmalı
Besleme voltajı: 230 V AC
Montaj: 35 mm’lik bir ray üzerinde
Gecikmeli bırakmalı zaman röleleri, kontrol voltajı kaybından sonra kontrollü alıcıya belirli bir süre güç beslemesi sağlamak için kullanılır örneğin banyo havalandırma sistemlerinde , aydınlatma kapatıldıktan sonra belirli bir süre boyunca fanın çalışmasının sürdürüldüğü – aydınlatma ile birlikte çalıştırıldığı -.
Çalıştırma
Röleye S kontrol voltajının uygulanması rölenin çalışmasına ve kontrollü fana giden voltajın açılmasına neden olur. Kontrol gerilimi ortadan kalktıktan sonra alıcının çalışması, bakım süresi t (potansiyometre ile ayarlanabilir) boyunca sürdürülür. t süresinden sonra kontrollü fan otomatik olarak kapatılacaktır. Ayarlanan süre dolmadan kontrol gerilimi S yeniden uygulanırsa röle işlevini baştan yerine getirir.
Teknik Veri:
| Besleme gerilimi | 230V AC |
| Çalışma modu | gecikmeli bırakma ile |
| Yönetici unsur | röle |
| Maksimum yük akımı | 10 A |
| İletişim yapılandırması | 1 × NA/NK |
| Kontak ayırma | EVET |
| Darbe akımını kontrol edin | 300 mA'den az |
| İletişim durumu sinyali | LED kırmızı |
| Güç göstergesi | LED yeşil |
| Zaman tutun | 1÷15 dk. |
| Bağlantı | 2,5 mm² vidalı terminaller |
| Sıkma torku | 0,4 Nm |
| Güç tüketimi | 0,56W |
| Çalışma sıcaklığı | -25 ÷ 50 °C |
| Boyutlar | 1 modül (18 mm) |
| Kurulum | 35 mm'lik bir ray üzerinde |
| Güvenlik düzeyi | IP20 |
PO-415 kullanım kılavuzu (54,95k)
PO-415 CAD dxf diyagramı (389,29k)
