Endüstriyel otomasyon sistemlerinde zaman kontrolörü – çalışma prensibi

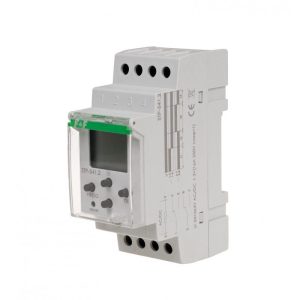

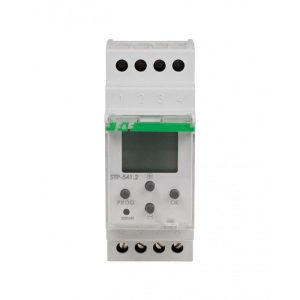

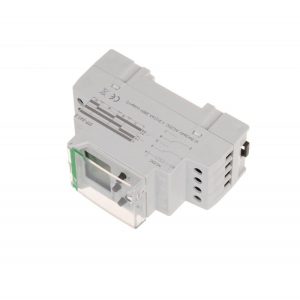

Zaman kontrolörü dört zamanlı programa ve çevrim sayısına göre çalışır. Bir döngü ardışık dört kapanış kontağı dizisidir. Güç kaynağını açtıktan sonra kontrolör otomatik olarak programın yürütülmesine geçer. Kontak konum olarak değiştirilecektir. t1 süresi için 1-5. t1 süresinden sonra kontak t2 süresi boyunca 1-6 konumuna dönecektir. Ancak t2 süresinden sonra ikinci kontak konuma geçecektir. t3 süresi için 2-7. t3 süresinden sonra kontak pozisyona geçti. t4 süresi için 2-8. t4 zamanından sonra kontrol cihazı program döngüsünü baştan başlatacaktır (t1 zamanından itibaren). Döngü, programlanan tekrar sayısına göre veya bir “döngü” içinde çalışırken sonsuz sayıda tekrarlanacaktır. 1 saniyeden uzun elektrik kesintisi denetleyici programının uygulanmasını durduracaktır. Güç tekrar açıldıktan sonra STP-541 zaman kontrol cihazıprogramlanan döngü tekrarı sayısı da dahil olmak üzere programı baştan başlatacaktır.
