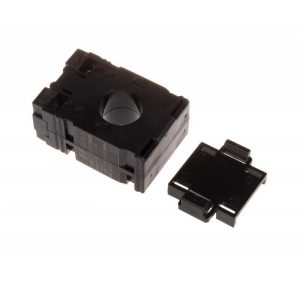

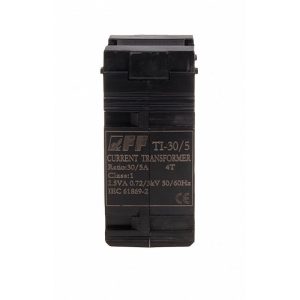

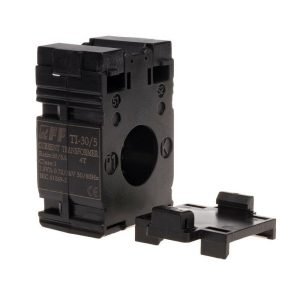

F&F TI-30-5 akım trafosu
Kapalı çekirdekli tek fazlı akım transformatörü .
Vites 30/5.
Güç 2,5 VA.
Akım trafosu, kontrol ve ölçüm cihazlarının ölçüm aralıklarına uyarlanarak yüksek akımları oransal olarak daha düşük değerlere çevirmek için kullanılır .
TI-30 akım trafosu
TI-30-5, 5908312599678
Ürün Açıklaması
Kapalı çekirdekli tek fazlı akım transformatörü .
Vites 30/5.
Güç 2,5 VA.
Akım trafosu, kontrol ve ölçüm cihazlarının ölçüm aralıklarına uyarlanarak yüksek akımları oransal olarak daha düşük değerlere çevirmek için kullanılır .
TI-30 tek fazlı akım trafosunun çalışması
Ölçülen akıma sahip kablo , primer sargının bir dönüşüne eşdeğer olan akım transformatörünün (P1/P2) ana deliğinden geçer . İkincil sargı terminalleri S1 ve S2, kontrol veya ölçüm cihazının ölçüm devresi terminallerine bağlanır. Her iki sargıdaki akımların oranı sabit bir değerdir ve akım oranı olarak adlandırılır: IPn/ISn=N, burada IPn – nominal birincil akım; ISn – nominal ikincil akım; N – dişli oranı değeri. İkincil sargıdan akan akımın değerinden, birincil sargıdan akan akımın değeri belirlenebilir: ISm*N=IPm, burada ISm – ölçülen birincil akım; IPm – ölçülen ikincil akım.
Dikkat!
İkincil sistemin çapı 2,5 mm²’den az olmayan bir kabloyla bağlanması tavsiye edilir.
S2 terminalinin önerilen topraklaması. Akım trafosu
çalışırken sekonder sistemin bağlantısının kesilmesi yasaktır(yüksek gerilimin kişilerin elektrik çarpmasına veya cihazın zarar görmesine yol açması ihtimali).
Dikkat!
Yalnızca TI-30 için geçerlidir * Transformatörün düzgün çalışması için akım kablosunun transformatör deliğinden dört kez geçirilmesi gerekir.
| tip | IP/I | Sınıf | güç [VA] |
açılış boyutları P1/P2 A1/A2/A3×B; C [mm] |
boyutlar G×Y [mm] |
ağırlık [kg] |
| TI-30* | 30/5 | 1 | 2.5 | Ø22 | 44 ×67×30 | 0,135 |
| TI-40 | 40/5 | 1 | 1 | Ø22 | 44 ×67×30 | 0,135 |
| TI-50 | 50/5 | 1 | 1.5 | Ø22 | 44 ×67×30 | 0,135 |
| TI-60 | 60/5 | 1 | 1.5 | Ø22 | 44 ×67×30 | 0,135 |
| TI-75 | 75/5 | 1 | 1.5 | Ø22 | 44 ×67×30 | 0,135 |
| TI-80 | 80/5 | 1 | 1.5 | Ø22 | 44 ×67×30 | 0,135 |
| TI-100 | 100/5 | 0 , 5 | 2.5 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-150 | 150/5 | 0 , 5 | 2.5 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-200 | 200/5 | 0 , 5 | 5.0 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-250 | 250/5 | 0 , 5 | 5.0 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-300 | 300/5 | 0 , 5 | 5.0 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-400 | 400/5 | 0 , 5 | 5.0 | 40/30/ – ×10; Ø30 | 75×99×40 | 0,305 |
| TI-600 | 600/5 | 0 , 5 | 5.0 | 40/30/ – ×10; Ø30 | 75×99×40 | 0,305 |
Dikkat!
Yalnızca TI-30 için geçerlidir
* Transformatörün düzgün çalışması için akım kablosunun transformatör deliğinden dört kez geçirilmesi gerekir.
TI-30 bağlantı şeması
Kablo aktarımı
Teknik Veri:
| Tip | Tek aşama |
| Yapı | kapalı çekirdekli |
| LP/LS dişlisi | 30/5 |
| Sınıf | 1 |
| Güç [VA] | 2,5VA |
| Sıklık | 50÷60 Hz |
| Maksimum çalışma voltajı | 0,66 kV AC |
| Standart hayır | IEC 60044-1 |
| Nominal ikincil akım Is | 5A |
| Yalıtım arıza voltajı | 3 kV/1 dak. |
| Delik boyutları P1/P2 | Ø22mm |
| Terazi | 0,135 kilo |
| Güvenlik faktörü | FS˂ 5 |
| S1/S2 bağlantısı | 4 mm² vidalı terminaller |
| Boyutlar GxYxD [mm] | 44mm × 67mm × 30mm |
| Sıkma torku | 0,5 Nm |
| Çalışma sıcaklığı | -5÷40°C |
| Montaj konumu | dikey yatay |
| Kurulum | pano/bara |
| Güvenlik düzeyi | IP20 |
