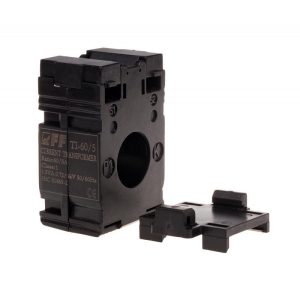

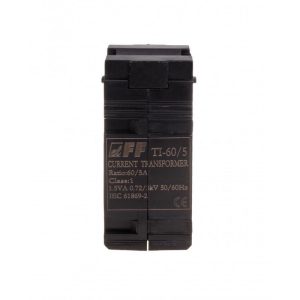

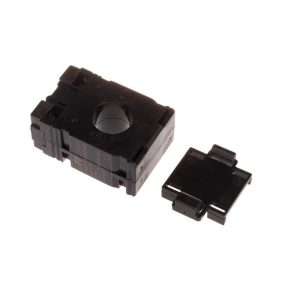

F&F TI-60-5 akım trafosu
Kapalı çekirdekli tek fazlı akım transformatörü .
Dişli 60/5.
Güç 1,5 VA.
Akım trafosu, kontrol ve ölçüm cihazlarının ölçüm aralıklarına uyarlanarak büyük akımları orantılı olarak daha düşük değerlere değiştirmek için kullanılır .
TI-60 akım trafosu
TI-60-5, 5908312599708
Ürün Açıklaması
Kapalı çekirdekli tek fazlı akım transformatörü .
Dişli 60/5.
Güç 1,5 VA.
Akım trafosu, kontrol ve ölçüm cihazlarının ölçüm aralıklarına uyarlanarak büyük akımları orantılı olarak daha düşük değerlere değiştirmek için kullanılır .
TI-60 akım trafosunun çalışması
Ölçülen akıma sahip tel, birincil sargının bir dönüşüne eşdeğer olan transformatörün (P1/P2) ana deliğinden p geçer. İkincil sargı terminalleri S1 ve S2, kontrol veya ölçüm cihazının ölçüm devresi terminallerine bağlanır. Her iki sargıdaki akımların oranı sabit bir değerdir ve akım oranı olarak adlandırılır : IPn/ISn=N, burada IPn – nominal birincil akım; ISn – nominal ikincil akım; N – dişli oranı değeri. İkincil sargıdan akan akımın değerinden, birincil sargıdan akan akımın değeri belirlenebilir: ISm*N=IPm, burada ISm – ölçülen birincil akım; IPm – ölçülen ikincil akım.
Dikkat!
İkincil sistemin çapı 2,5 mm²’den az olmayan bir kabloyla bağlanması tavsiye edilir.
S2 terminalinin önerilen topraklaması. Transformatör
çalışırken sekonder sistemin bağlantısının kesilmesi yasaktır(kişilerin elektrik çarpmasına veya cihazın hasar görmesine yol açacak yüksek gerilim olasılığı).
| tip | IP/I | Sınıf | güç [VA] |
açılış boyutları P1/P2 A1/A2/A3×B; C [mm] |
boyutlar G×Y [mm] |
ağırlık [kg] |
| TI-30* | 30/5 | 1 | 2.5 | Ø22 | 44 ×67×30 | 0,135 |
| TI-40 | 40/5 | 1 | 1 | Ø22 | 44 ×67×30 | 0,135 |
| TI-50 | 50/5 | 1 | 1.5 | Ø22 | 44 ×67×30 | 0,135 |
| TI-60 | 60/5 | 1 | 1.5 | Ø22 | 44 ×67×30 | 0,135 |
| TI-75 | 75/5 | 1 | 1.5 | Ø22 | 44 ×67×30 | 0,135 |
| TI-80 | 80/5 | 1 | 1.5 | Ø22 | 44 ×67×30 | 0,135 |
| TI-100 | 100/5 | 0 , 5 | 2.5 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-150 | 150/5 | 0 , 5 | 2.5 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-200 | 200/5 | 0 , 5 | 5.0 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-250 | 250/5 | 0 , 5 | 5.0 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-300 | 300/5 | 0 , 5 | 5.0 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-400 | 400/5 | 0 , 5 | 5.0 | 40/30/ – ×10; Ø30 | 75×99×40 | 0,305 |
| TI-600 | 600/5 | 0 , 5 | 5.0 | 40/30/ – ×10; Ø30 | 75×99×40 | 0,305 |
Dikkat!
Yalnızca TI-30 için geçerlidir
* Transformatörün düzgün çalışması için akım kablosunun transformatör deliğinden dört kez geçirilmesi gerekir.
Bağlantı şeması
Teknik veri:
| Tip | Tek aşama |
| Yapı | kapalı çekirdekli |
| LP/LS dişlisi | 60/5 |
| Sınıf | 1 |
| Güç [VA] | 1.5VA |
| Sıklık | 50÷60 Hz |
| Maksimum çalışma voltajı | 0,66 kV AC |
| Standart hayır | IEC 60044-1 |
| Nominal ikincil akım Is | 5A |
| Yalıtım arıza voltajı | 3 kV/1 dak. |
| Delik boyutları P1/P2 | Ø22mm |
| Terazi | 0,135 kilo |
| Güvenlik faktörü | FS˂ 5 |
| S1/S2 bağlantısı | 4 mm² vidalı terminaller |
| Boyutlar GxYxD [mm] | 44mm × 67mm × 30mm |
| Sıkma torku | 0,5 nm |
| Çalışma sıcaklığı | -5÷40°C |
| Montaj konumu | dikey yatay |
| Kurulum | pano/bara |
| Güvenlik düzeyi | IP20 |
