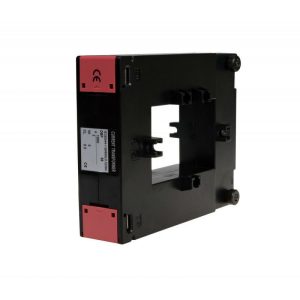

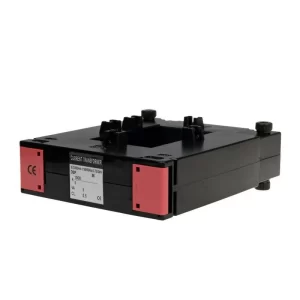

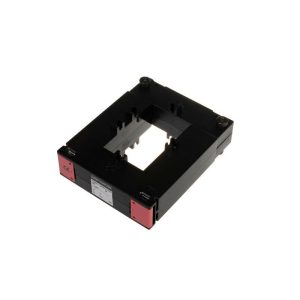

F&F TO-1000-5 akım trafosu

Tek aşama.
Açılan bir çekirdek ile .
Dişli 1000/5.
Güç 5 VA.

Akım trafoları, kontrol ve ölçüm cihazlarının ölçüm aralıklarına uyarlanarak yüksek akımları oransal olarak daha düşük değerlere çevirir .

Stok kodu: CB6LGKQ3K5 Kategoriler: Akım Trafoları, Ölçme Ürünleri

Açıklama
Montaj Detayı

TO-1000 akım trafosu

Sipariş endeksi: TO-1000-5, EAN13:5908312590903

Ürün Açıklaması

Tek aşama.
Açılan bir çekirdek ile .
Dişli 1000/5.
Güç 5 VA.

Akım trafoları, kontrol ve ölçüm cihazlarının ölçüm aralıklarına uyarlanarak yüksek akımları oransal olarak daha düşük değerlere çevirir .

Tek fazlı akım transformatörünün açık çekirdekli TO-1000 ile çalışması

Ölçülen akıma sahip kablo , birincil sargının bir dönüşüne eşdeğer olan transformatörün ana deliğinden (P1/P2) geçer . İkincil sargı terminalleri S1 ve S2, kontrol veya ölçüm cihazının ölçüm devresi terminallerine bağlanır.
Her iki sargıdaki akımların oranı sabit bir değerdir ve akım oranı olarak adlandırılır: IPn/ISn=N, burada IPn – nominal birincil akım; ISn – nominal ikincil akım; N-dişli oranı değeri . İkincil sargıdan akan akımın değerinden , birincil sargıdan akan akımın değeri belirlenebilir : ISm*N=IPm, burada ISm – ölçülen birincil akım; IPm – ölçülen ikincil akım.
Dikkat!
İkincil sistemin çapı 2,5 mm²’den az olmayan bir kabloyla bağlanması tavsiye edilir.
S2 terminalinin önerilen topraklaması. Transformatör
çalışırken sekonder sistemin bağlantısının kesilmesi yasaktır(kişilerin elektrik çarpmasına veya cihazın hasar görmesine yol açacak yüksek gerilim olasılığı).

Tip	Vites	Sınıf	Güç	Boyutlar [mm]									Terazi
	IP/I		[VA]	VE	B	C	D	e	F	G	H	VE	[kilogram]
TO-100	100/5	1.0	1.5	21	32	51	90	112	34	45	40	32	0,78
TO-150	150/5	1.0	1.5	21	32	51	90	112	34	45	40	32	0,78
TO-200	200/5	0,5	1.5	21	32	51	90	112	34	45	40	32	0,78
TO-250	250/5	0,5	1.5	21	32	51	90	112	34	45	40	32	0,78
TO-300	300/5	0,5	1.5	21	32	51	90	112	34	45	40	32	0,78
TO-400	400/5	0,5	1.5	50	80	78	116	146	33	33	35	33	0,9
TO-500	500/5	0,5	2.5	50	80	78	116	146	33	33	35	33	0,9
TO-600	600/5	0,5	2.5	50	80	78	116	146	33	33	35	33	0,9
TO-750	750/5	0,5	5.0	50	80	78	116	146	33	33	35	33	0,9
TO-1000	1000/5	0,5	5.0	50	80	78	116	146	33	33	35	33	0,9
TO-1250	1250/5	0,5	5.0	80	121	–	145	196	33	–	70	–	–
TO-1600	1600/5	0,5	7.5	80	121	–	145	196	33	–	70	–	–
TO-2000	2000/5	0,5	10.0	80	121	–	145	196	33	–	70	–	–

Teknik Veri:

Tip	Tek aşama
Yapı	açılan bir çekirdek ile
LP/LS dişlisi	1000/5
Sınıf	0,5
Güç [VA]	5VA
Sıklık	50÷60Hz
Maksimum çalışma voltajı	0,66 kV AC
Standart hayır	IEC 60044-1
Nominal ikincil akım Is	5A
Yalıtım arıza voltajı	3 kV/1 dak.
Terazi	0,9 kg
Güvenlik faktörü	FS˂ 5
S1/S2 bağlantısı	4 mm² vidalı terminaller
Boyutlar: A; B; C; D; E; F; G; H; VE; [mm]	50 mm; 80 mm; 78 mm; 116 mm; 146 mm; 33 mm; 33 mm; 35 mm; 33 mm;
Sıkma torku	0,5 nm
Çalışma sıcaklığı	-15 ÷ 50°C
Montaj konumu	dikey yatay
Kurulum	pano
Güvenlik düzeyi	IP20
