F&F TOM-200-5 Minyatür akım trafosu
Tek aşama.
Açılan bir çekirdek ile.
Dişli 200/5.
Güç 1,5 VA.
Akım trafosu, kontrol ve ölçüm cihazlarının ölçüm aralıklarına uyarlanarak yüksek akımları oransal olarak daha düşük değerlere çevirmek için kullanılır .

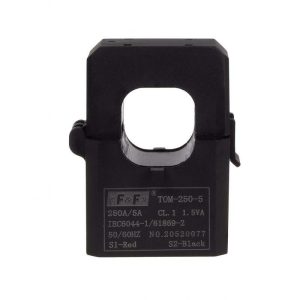

Minyatür akım trafosu TOM-200
TOM-200-5, 5902431674094
Ürün Açıklaması
Tek aşama.
Açılan bir çekirdek ile.
Dişli 200/5.
Güç 1,5 VA.
Akım trafosu, kontrol ve ölçüm cihazlarının ölçüm aralıklarına uyarlanarak yüksek akımları oransal olarak daha düşük değerlere çevirmek için kullanılır .
TOM-200 minyatür akım transformatörünün açık çekirdekli çalışma prensibi
Ölçülen akımın bulunduğu kablo , transformatörün ana deliğinden ( P1 / P2 ) geçer. Bu, birincil sargının bir dönüşüne eşdeğerdir. İkincil sargı terminalleri S1 ve S2, kontrol veya ölçüm cihazının ölçüm devresinin terminallerine bağlanır .
Her iki sargıdaki akımların oranı sabit bir değerdir. Bu bir akım transformatörüdür :
IPn/ ISn = N,
burada:
IPn dereceli birincil akım ;
ISn- nominal ikincil akım ;
N-dişli değeri.
İkincil sargıdan akan akımın değerinden, birincil sargıdan akan akımın değerini aşağıdaki formüle göre belirleriz:
ISm*N = IPm ,
Nerede:
ISm – ölçülen birincil akım ;
IPm – ölçülen ikincil akım .
ÖNEMLİ:
1. İkincil sistemin çapı 2,5 mm²’den az olmayan bir kabloyla bağlanması önerilir.
2. S2 terminalinin önerilen topraklaması .
3. Transformatör çalışırken sekonder sistemin bağlantısını kesmeyin. Yüksek voltaj meydana gelebilir ve bu durum kişilerin elektrik çarpmasına veya cihazın hasar görmesine neden olabilir.
Karşılaştırma Tablosu:
Teknik Veri:
| Tip | Tek aşama |
| Yapı | açılan bir çekirdek ile |
| LP/LS dişlisi | 200/5 |
| Sınıf | 1 |
| Güç [VA] | 1.5VA |
| Sıklık | 50÷60 Hz |
| Maksimum çalışma voltajı | 0,66 kV AC |
| Standart hayır | IEC 60044-1 |
| Nominal ikincil akım Is | 5A |
| Yalıtım arıza voltajı | 2 kV/1 dak. |
| Güvenlik faktörü | FS ≤ 2 |
| S1/S2 bağlantısı | tel |
| Çalışma sıcaklığı | -15÷45°C |
| Kurulum | otobüs/kablo |
| Güvenlik düzeyi | IP20 |
| Boyutlar: W; H; D; VE; B; C; [mm] | 45 mm, 67 mm, 35 mm, 23 mm, 24 mm, çap 22 mm |
TOM beyanı CE 2023 (178,71k)
