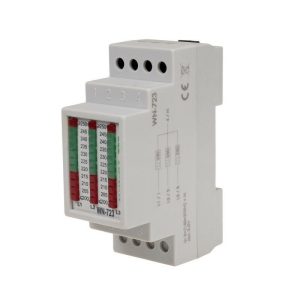

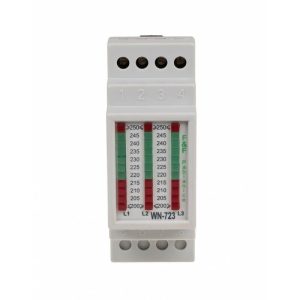

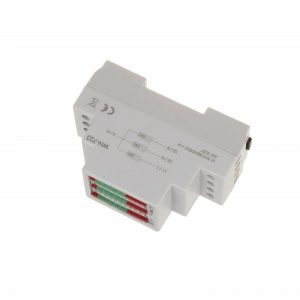

F&F WN-723 Gerilim göstergesi 3 faz
Çubuk. Üç faz.
WN-723 voltaj göstergesi, üç fazlı bir ağdaki voltaj değerlerinin sürekli ölçümü için kullanılır.
Gerilim göstergesi WN-723
WN-723, 5908312596066
Ürün Açıklaması
Çubuk. Üç faz.
WN-723 voltaj göstergesi, üç fazlı bir ağdaki voltaj değerlerinin sürekli ölçümü için kullanılır.
Çalışma
Her faz için belirtilen voltaj aralığı 2,5 V okuma doğruluğu ile 205 V ila 245 V arasındadır. LED aydınlatma, yüksekliğinde açıklanan voltaj değerini gösterir. İki LED yanıyorsa voltaj değeri bunların yüksekliklerinde açıklanan değerlerin ortalamasıdır. Tolerans aralığı (215 V ila 245 V) içindeki voltaj değeri yeşil LED’lerle, diğer değerler kırmızı LED’lerle gösterilir. 250 V’a eşit veya daha yüksek voltaj, en yüksek kırmızı LED ≥ ile gösterilir. 200 V’a eşit veya daha düşük voltaj, en düşük kırmızı LED’in ≤ yanmasıyla gösterilir.
Teknik Veri:
| Tip | üç fazlı voltmetre |
| Besleme gerilimi | 3 x 250V + N |
| Gerilim göstergesi | 3 adet (11 adet LED) |
| Endikasyon aralığı | 205÷245V |
| Ölçek | 5 Mayıs |
| Okuma doğruluğu | 2,5V |
| Bağlantı | 4,0 mm² vidalı terminaller |
| Sıkma torku | 0,5 nm |
| Güç tüketimi | 0,8W |
| Çalışma sıcaklığı | -25 ÷ 50 °C |
| Boyutlar | 2 modül (35 mm) |
| Kurulum | 35 mm'lik bir ray üzerinde |
| Güvenlik düzeyi | IP20 |
WN-723 kullanım kılavuzu (662.07k)
WN-723 CAD dxf diyagramı (407,96k)
LK WN CE beyanı 2023 (179,83k)
