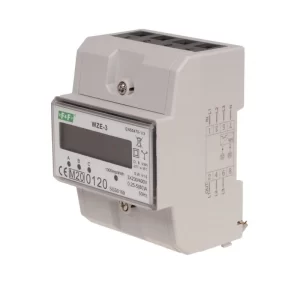

F&F WZE-3 enerji tüketimi ölçer
Trifaze elektrik tüketim sayacı . Akım 80 A. WZE-3 WZE-3 enerji tüketimi ölçer , doğrudan sistemdeki üç fazlı alternatif akımın statik (elektronik) kalibre edilmiş bir elektrik sayacıdır . WZE-3 enerji tüketimi ölçer Sayaç MID sertifikalıdır.
WZE-3 enerji tüketimi ölçer
WZE-3, 5902431670058
Ürün Açıklaması
Trifaze elektrik tüketim sayacı . Akım 80 A. WZE-3 WZE-3 enerji tüketimi ölçer , doğrudan sistemdeki üç fazlı alternatif akımın statik (elektronik) kalibre edilmiş bir elektrik sayacıdır . WZE-3 enerji tüketimi ölçer Sayaç MID sertifikalıdır.
Çalışma
Her fazda akan akımın ve uygulanan voltajın etkisi altında özel bir elektronik sistem, bu aşamada tüketilen elektrikle orantılı miktarda impuls üretir. Fazdaki enerji tüketimi ilgili LED’in (L1, L2, L3) yanıp sönmesiyle gösterilir. LED diyotun yanıp sönmesiyle sinyal verilen üç fazdan gelen darbelerin toplamı (800 darbe/kWh), üç fazlı sistemin tamamında tüketilen enerjiye dönüştürülür ve değeri, segmentli LCD ekran tarafından gösterilir.
Ondalık basamaklar yüzde birlerdir (0,01 KWh = 10Wh).
Uygunluk
Sertifikası MID 2014/32/EU No. 0120/SGS0169
Dikkat!
Sayacın bir darbe çıkışı SO+ – SO- vardır. Bu, sayaç tarafından üretilen darbeleri okuyan başka bir darbe cihazının (SO) bağlanmasına olanak tanır. Sayacın doğru çalışması için herhangi bir ek cihaz bağlantısına gerek yoktur.
WZE-3 enerji tüketimi ölçer Sayaç, giriş ve çıkış terminallerinin kapaklarını kapatarak sayacın baypas edilmesini önleme olanağına sahiptir.
Teknik Veri:
| Tip | üç faz |
| iletişim protokolü | eksiklik |
| Uyumluluk | MID Direktifi 2014/32/AB |
| referans gerilimi | 3×230/400V+N |
| temel akım | 0.25÷5A |
| Maksimum akım | 80A |
| Minimum ölçülen akım | 0.04A |
| Sayaç öz tüketimi | 10VA; 2W |
| Abaküs gösterge aralığı | 0÷999999,99 kWh |
| Sabit say | (1 Wh/imp) 1000 ipm/kWh |
| Okuma göstergesi | kırmızı LED |
| Darbe çıkışı SO+ SO- | açık toplayıcı |
| Bağlantı gerilimi SO+ SO- | Maksimum 27 Vdc |
| Bağlantı akımı SO+ SO- | Maksimum 27 mA |
| Darbe süresi SO+ SO- | 35ms |
| Doğruluk sınıfı | B |
| Akım tüketimi göstergesi | 3×LED kırmızı |
| bağlantı | 16mm² vidalı terminaller |
| Çalışma sıcaklığı | -20÷50°C |
| Boyutlar | 4,5 modül (75 mm) |
| Kurulum | 35mm ray üzerinde |
| Güvenlik düzeyi | IP20 |
